Planetová převodovka

Planetové převodovky jsou moderní reduktory, které se vyznačují především vysokým přenosem krouticího momentu při malých zástavbových rozměrech.

Planetové převodovky se využívají díky vysoké přesnosti, účinnosti a přetížitelnosti. Vzhledem k velkosériové výrobě jsou planetové převodovky také cenově zajímavým řešením mechanického převodu. Planetové převodovky nachází využití především u polohovacích aplikací ve spojení se servomotorem jako jsou CNC či jednoúčelové stroje. Planetová převodovka je však také nasazována u procesních zařízení jako jsou lisy a drtiče, kde není využívaná přesnost, ale především malá velikost a vysoká přetížitelnost reduktoru.

Technologie

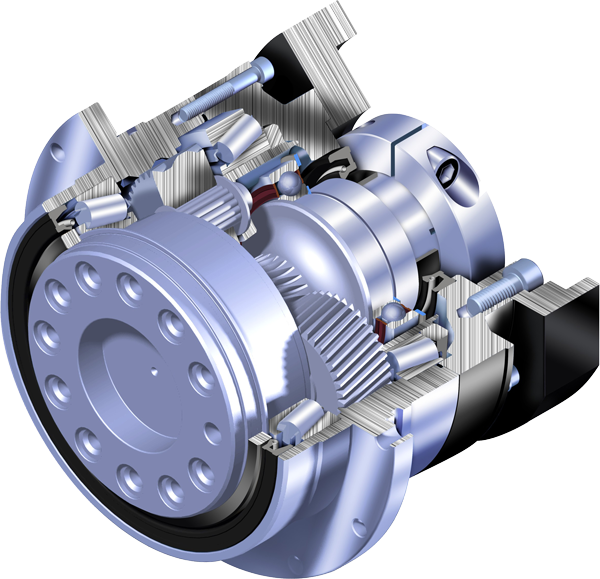

Planetové převodovky se skládají v podstatě ze tří konstrukčních prvků – centrálního kola, tří nebo více satelitů a korunového kola. V typické planetové převodovce přenáší centrální kolo pohyb na satelity a ty se pak odvalují ve statickém korunovém kole. Planetová kola jsou namontována na unašeči, který pak otáčky přenáší na výstupní hřídel. Precizní planetové převodovky mají zpravidla jeden nebo dva převodové stupně a umožňují převodové poměry 3:1 až 100:1. Doplněním jednoho nebo více předřazených stupňů je navíc možné celkový převod dále zvýšit, což ovšem zvyšuje celkovou úhlovou vůli převodovky.

Číst více

Produkty

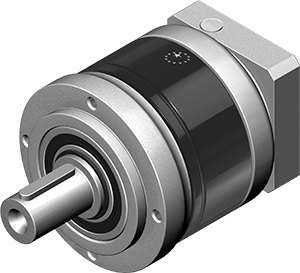

PŘÍMÉ PRECIZNÍ PLANETOVÉ PŘEVODOVKY

  • výst. moment 3 až 2000 N.m
  • převod 3 až 2000
  • vůle 1 až 10 arc.min
  • výstupní hřídel, příruba, dutá hřídel
  • vstupní příruby pro servomotory, krokové motory, asynchronní motory, specifické provedení dle přání zákazníka
Více informací

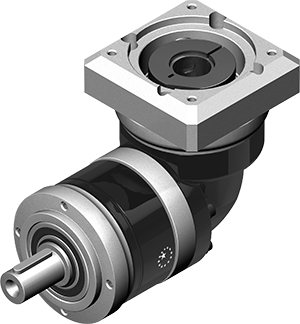

ÚHLOVÉ PRECIZNÍ PLANETOVÉ PŘEVODOVKY

  • výst. moment 9 až 2000 N.m
  • převod 3 až 1000
  • vůle 3 až 10 arc.min
  • výstupní hřídel, příruba
  • vstupní příruby pro servomotory, krokové motory, asynchronní motory, specifické provedení dle přání zákazníka
Více informací

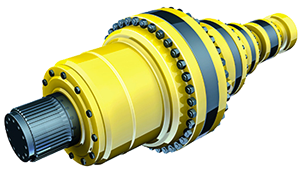

PŘÍMÉ PROCESNÍ PLANETOVÉ PŘEVODOVKY

  • výstupní moment řady RE: 1780 Nm až 198 000 Nm
  • výstupní moment řady GB: 281 000 Nm až 3 620 000 Nm
  • převod řady RE: 3,48 - 3164,84
  • převod řady GB: 3,43 - 3559,02
Více informací

ÚHLOVÉ PROCESNÍ PLANETOVÉ PŘEVODOVKY

  • výstupní moment řady RA: 1780 Nm - 198 000 Nm
  • výstupní moment řady GBA: 281 000 Nm - 2 470 000 Nm
  • převod řady RA: 10,03 - 1244,16
  • převod řady GBA: 47,84 - 21 647,68
Více informací

Aplikace

Jednoúčelové stroje
CNC obráběcí stroje
Polohovací systémy
Stejnosměrné pohony
Servo pohony
Cukrovary
